西門子風閥執行器GCA
帶復位彈簧旋轉版本
AC 24 V/ AC 230 V
三位、無級控制電動執行器，最小轉矩15 Nm, 帶有自整定裝置， 0...90°機
械調節范圍,帶有0.9 m長連接電纜，位置信號偏移和范圍可調。帶有位置指示
器,反饋電位計, 旋轉角度自整定, 有輔助開關用于輔助功能。
注意:
這份數據手冊只包含了執行器的概述。如果想得到有關安全、工程使用注意
事項、安裝、調試等的細節，請參閱文檔CM2Z4613E。
使用:
適合于面積大于3 m2的風閥
適合用于連續調節控制器(DC 0...10 V) 或三位控制器 (如室外風閥).
適合在同一個軸上有兩個執行器的風閥。
CM2N4613E
西門子風閥執行器GCA系列型號
型號 | 121.1E | 126.1E | 321.1E | 326.1E | 131.1E | 135.1E | 161.1E | 163.1E | 164.1E | 166.1E |
控制類型 | 兩位控制 | 三位控制 | 連續控制 | |||||||
工作電壓 AC 24 V | X | X |
|
| X | X | X | X | X | X |
工作電壓 AC 230 V |
|
| X | X |
|
|
|
|
|
|
位置信號Y DC 0...10 V DC 0...35 V 特殊功能 輸出Uo, ~U |
|
|
|
|
|
|
X |
X
|
X |
X |
位置指示 U =DC0...10 V |
|
|
|
|
|
| X | X | X | X |
反饋電位計 1 k~ |
|
|
|
|
| X |
|
|
|
|
輔助開關(2個) |
| X |
| X |
|
|
|
| X | X |
電源 (2 個執行器) | X | X | X | X | X | X |
|
|
|
|

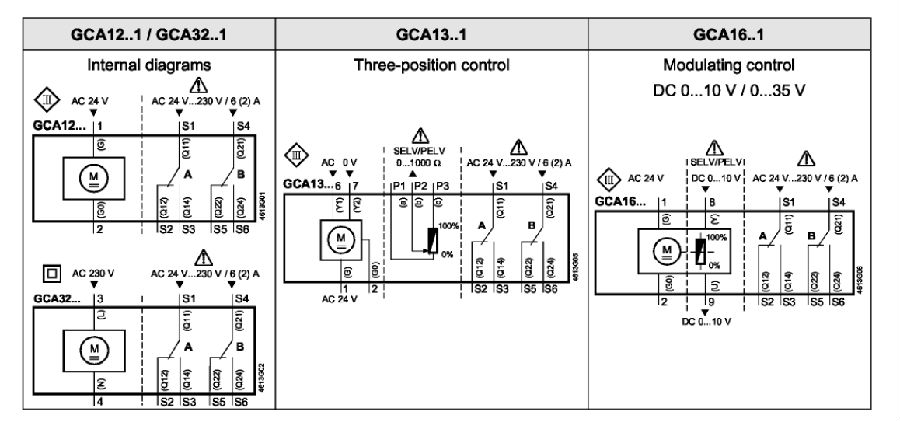

西門子風閥執行器GCA功能
型號 | GCA12..1 / GCA32..1 | GCA13..1 | GCA16..1 | ||
控制類型 | 兩位控制 | 三位控制 | 連續控制 | ||
可調位置信號 輔助功能 |
|
| DC 0...35 V at 偏移 Uo = 0...5 V 范圍~U = 2...30 V | ||
旋轉方向 | 順時針或逆時針取決于風軸位置和控制類型 | ||||
彈簧復位功能 | 一旦斷電或電源關斷時，彈簧會將執行器回復到機械零點 | ||||
位置指示：機械指示 | 旋轉位置通過位置指示器來指示 | ||||
位置指示：電氣指示 |
| 反饋電位計能被接到外部電 壓上來指示位置 | 輸出U = DC 0...10 V對應旋轉角度 | ||
輔助開關 | 輔助開關A和B的設置點能夠獨立分開設置，互不影響。 在0-90度之間以5度增量設置 | ||||
電源 | 在同一個風軸上裝兩個執行器能得到雙倍的轉矩 | ||||
旋轉角度限制 | 風軸的旋轉角度能夠用機械的方式被限制成5度的增量。 | ||||

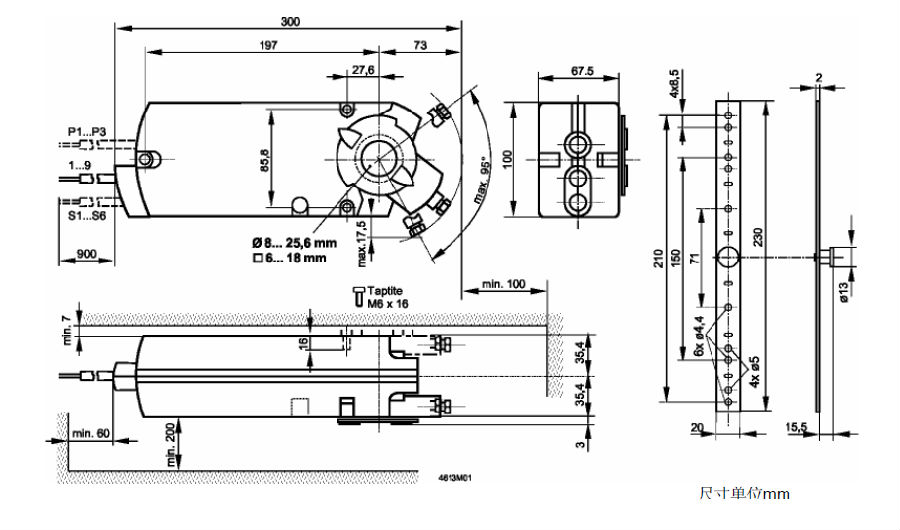

訂貨：
注 意
電 位計和輔助開關不包括在內， 所以訂貨時還要注明相應選件。
交貨
單個部件如位置指示器和其他的安裝部件不包括在交貨的范圍內。
附件
其他延伸功能附件, 例如，旋轉/直線轉換裝置和環境保護盒;請參閱數據手冊N4699.
