西門子房間溫度控制器REV23：
5 種操作模式，冷/熱功能，通過單鍵開關菜單操作
l 電池供電
l 操作直觀，通過單鍵開關進入自解釋菜單操作
l 提供 PID控制的自解釋開關控制（專利）
l 操作模式選擇： 最多帶三個供熱階段的自動模式，持續舒適模式，持續節 能模式，帶單個 24 小時模式和單個供熱階段的霜凍保護
l 自動模式中，每個供熱階段的溫度設定值可以調整
l 制冷設備的控制
房間溫度控制器REV23用途：
可以用于下列房間的溫度控制：
l 公寓、度假屋
l 辦公樓、資料室或者商用空間

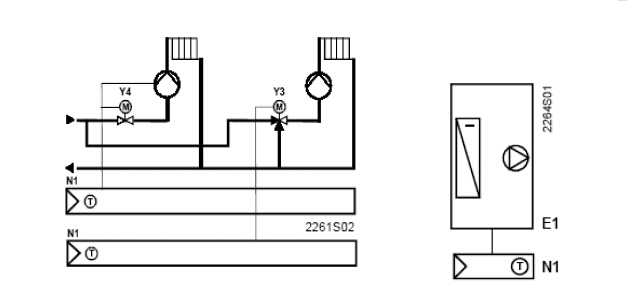

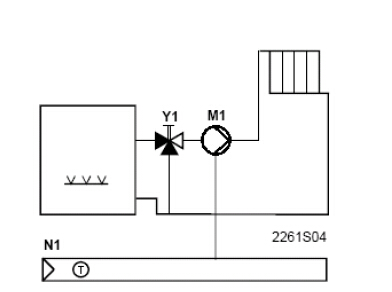

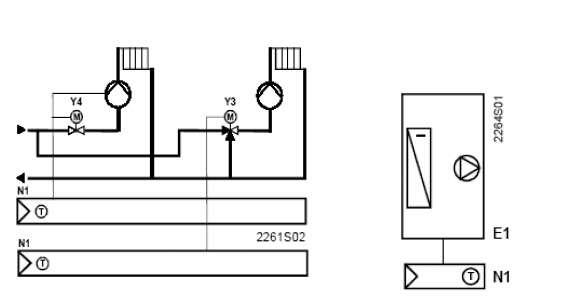

可以控制下列設備：
l 熱水器的電磁閥
l 燃氣鍋爐的電磁閥
l 燃氣或燃油鍋爐的強制通風設備
l 供熱系統中的循環泵，區域閥
l 電加熱系統或者蓄電熱水器的風機
l 熱力執行器
l 制冷設備
房間溫度控制器REV23功能：
l 自學習或可選開關回路的 PID控制
l 開關控制
l 自動的 7 天 24 小時開關程序，工作日及周末的開關模式，每天最多 3個供熱階段
l 每個供熱階段可以對一個溫度進行調整
l 單個供熱階段的 24 小時操作模式
l 遠程操作
l 超越功能按鈕
l 傳感器校正和復位功能
l 防凍功能或者高溫保護
l 設定點最小值的限定
l 假日模式
l 供熱或者供冷模式
l 水泵的周期性運行
l 首個供熱階段的優化啟動控制
房間溫度控制器REV23訂貨：
帶7天時間開關的房間溫度控制器
訂貨時請參照型號表，供貨時溫控器帶電池
房間溫度控制器REV23技術設計：
顯示及操作部件
溫度控制器REV23操作部件：
| 運行模式選擇 溫度上升 溫度下降 超越功能按鈕 單鍵開關選擇菜單、子菜單和設定 按下表示確認
退出目前的菜單回到上一菜單（目前顯示的設定將會保存） |

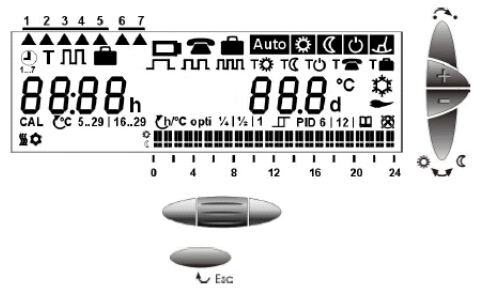

溫度控制器REV23顯示：
| 當日時間 房間溫度 更換電池（在電池耗盡前三個月開始顯示
遠程控制
假日模式 |
溫度控制器REV23運行模式選擇（同一時刻只有一種模式有效）
| 自動模式
舒適模式
節能模式
霜凍保護
單個供熱階段的 24 小時模式 （供熱階段自動源于 24 小時程序） |
目前設定溫度的臨時改變
（只有到達下一個轉換點時方可改變）
| | 當按下“＋”或“－”一次，設定 溫度將會顯示�？梢砸� 0.2℃的幅 度調整。 （最高可調 4℃） |
溫度控制器REV23超越功能按鈕：
在運行模式為時，該按鈕可以用于從舒適模式轉為節能模式，或者反之。直到下一個轉換點或者運行模式被改變?yōu)橹梗?/span>該選擇將一直被保持。
菜單式用戶設定：4個主要菜單

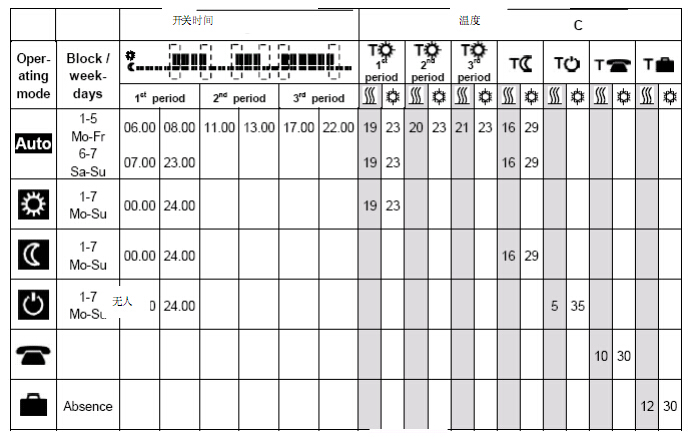

當日時間 | 主菜單 | 子菜單 | 設定 | |
| | | 當日時間
當天是星期幾
| |
溫度 | 主菜單 | 子菜單 | 出廠設定（供熱/供冷） | |
| | | 舒適模式設定值 19℃/23℃
節能模式設定值 16℃/29℃
霜凍保護設定值 5℃/35℃
節能模式設定值 遠程控制 10℃/30℃ | |
時間開關 | 主菜單 | 子菜單 | 設定 | |
| | | 選擇工作日或者周末
選擇供熱階段數量， 最多 3 個
選擇供熱模式的起始時間
選擇供熱供熱模式設定溫度 | |
無人 | 主菜單 | 子菜單 |
| |
|
| | 進入假日或者周期性無人模 式（節能模式的天數/設定/最多 99 天） 無人期間的溫度設定值 出廠設定 12℃ | |
供熱工程設定 | 主菜單 | 設定 | ||
| | 傳感器校正
設定值限定
雙位開關控制
PID 模式，自學習
PID 模式，帶 6 或 12分鐘的轉換循環
間歇性水泵停/啟
供熱或者供冷運行模式 | ||
控制器REV23溫度設定值：
在自動運行模式中，每個舒適模式階段以及連續運行模式的溫度設定值可以單獨調節。 節能模式的溫度設定值在自動模式和持續
運行模式中是一樣的。
控制器REV23保護模式：
在霜凍保護模式中，房間溫度受到連續監視。如果房間溫度低于調整后的設定值， 供熱將會打開以維持設定的霜凍保護溫度設定值 。
控制器REV23 24小時運行模式：
控制器基于其現有的模式提供 24 小時運行模式。它將自動選擇開始供熱的時間，并在設定時間關閉，同時顯示整個供熱階段的過程�？刂破魉捎玫氖孢m溫度是保存的持續運行模式 下標準設定值 。這種 24 小時的模式將一直保持下去，直到選擇了
另一種運行模式。
自動的 24 小時模式 目前的 24 小時開關程序
控制器REV23開關程序：
開關程序可以根據程序用作 7 天或者 24 小時程序。同樣可以選擇三種持續運行模式中的一種
，而不使用開關程序。 在 7 天開關程序中， 可以進入每天單獨模式、 工作日模式 （1－5） 、周末模式（6－7）或者整個星期模式（1－7） 。
對于每一個供熱/供冷階段，啟動時間、結束時間和舒適溫度設定值可以輸入。在供熱、供冷階段之間，使用相同的節能模式溫度設定值。該溫度可以在溫度菜單中調整。

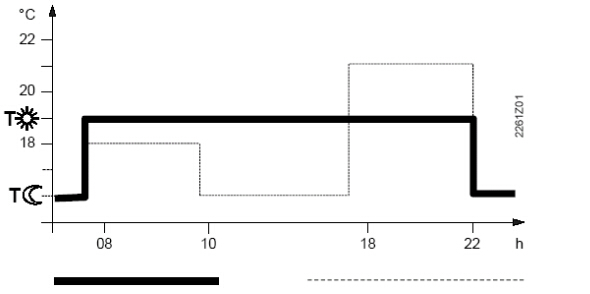

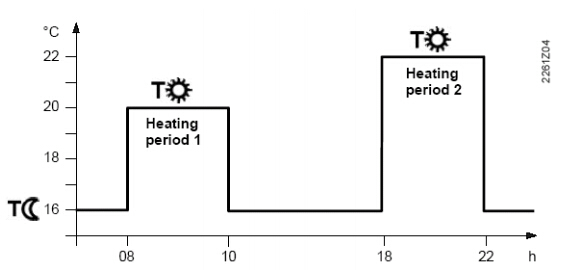

每日 2個供熱階段示例
假日功能
假日功能可以通過用戶菜單進行選擇。設定假日的開始時間（離開的日子/ /周幾） ，假日持續時間以及無人時的設定溫度值 �？刂破鲗⒏鶕�(jù)這些設定維持最多 99 天的溫度。計數器在每個午夜將會在天數中扣掉 1 天。當假日結束，計數器讀數變為 00，控制器將重新根據上一次選擇的運行模式進行控制。
遠程操作
通過一個是的那個的遠程操作設備， 控制器可以將溫度切換至單獨調節的節能溫度 。 切換可以通過連至 T1 和 T2的觸點實現，此時顯示屏上將會出現 的標記。當觸點打開，上一次的運行
模式將會自動啟用。
根據控制器的設定運行 | 持續遠程操作節能溫度 |
| |
遠程操作設備 合適的遠程操作設備：電話解調器、手動開關、窗戶開關、人員探測器、中央單元等等。
出廠設定 設定值限定
自學習 PID模式
供熱工程 間歇性水泵停止
優化啟動控制
供熱啟動
供熱工程級別模式
進入
要進入供熱工程模式，同時按下＋和—，并沿遠離顯示屏的方向轉動單鍵開關隨后再轉向顯示屏方向。
傳感器校正 如果顯示的溫度不符合實際的房間溫度，溫度傳感器可以再校正（在供熱工程模式下完成） 。
顯示的溫度可以以 0.2℃的幅度改動使之符合房間的實際溫度，但變動最大為 2℃。
設定值限定 16℃這一最小設定制限定防止了含數個供熱區的建筑中，將熱量傳遞給其臨近房間。該設定在供熱工程菜單 中完成。
優化啟動控制 優化啟動是和首個供熱階段的開啟點有關，這樣設定的溫度就可以在理想的時間內達到。
這種設定根據受控系統的類型來進行，即根據傳熱（管路系統類型、散熱器） 、建筑動力（建筑材料、絕熱）以及供熱輸出（鍋爐容量、水流溫度） 。
優化啟動控制在出現
時關閉。
控制器REV23示例：
設定溫度 20℃
實際溫度 18℃
1h/℃ | -4h | -3h | -2h | -1h | 慢速控制系統 |
1/2h/℃ | -2h | -1.5h | -1h | -1/2h | 中速控制系統 |
1/4h/℃ | -1h | -3/4h | -1/2h | -1/4h | 快速控制系統 |
優化啟動控制關閉 | 無影響 | ||||
T 溫度 TRx 房間溫度的實際值
t 開啟點的順向移動 Pon 優化啟動控制的開始點
控制
REV23 是一個提供 PID 控制的開關控制器。房間溫度通過執行機構的循環開關來得以控制。
控制器根據設定值和通過內置溫度傳感器感知的實際溫度值之間的偏差給出定位信號。 控制器對偏差的反應速度是由所選擇的控制算法所決定的：
自學習模式
控制器配有一個主動自學習運行模式，可以自動根據受控系統（建筑結構類型、散熱器類型、房間尺寸等）進行調整。經過一段時間的自學習過程以后， 控制器將優化其參數并以學習后的參數運行。
特例
在某些特別的情況下，自學習模式可能不是最好的，可以選擇PID12、PID6或者 2－Pt 模式：
PID12 轉換循環為 12 分鐘，用于一般或者慢速控制系統（重型建筑結構、大空間、鑄鐵散熱器、油燃燒器） 。
PID6 轉換循環為 6 分鐘，用于快速控制系統（輕型建筑結構、小空間、板式散熱器、氣燃燒器） 。
純粹的開關控制，轉換偏差 0.5℃（±0.25℃） ，用于較難控制的系統，室外溫度變化劇烈的場合。
保護水泵在長時間停開情況下防止失靈。間歇性水泵運行每天午夜開啟 1分鐘。該功能可以在供熱工程菜單上進行選擇。
間歇性水泵開啟停用：
/間歇性水泵開啟啟動：
供冷、供熱運行模式 控制器可以用于制冷應用。
功能可以通過供熱工程菜單進行選擇。
復位功能
用戶定義數據：
按下銷子蓋后面的按鈕超過 1 秒鐘， 可以將用戶設定值復位到其默認值（供熱工程設定不會變動） 。時鐘從 12:00 開始計時。
在復位時間內，顯示屏上各個部分都會亮起，便于檢查。
所有用戶定義數據加上供熱工程設定：
同時按下銷子蓋后面的按鈕以及＋、—超過 1 秒鐘，所有出廠設定都會被重載。
機械設計
更換電池 在電池用完前 3 個月，顯示屏上將出現更換電池的標記 ，但是所有的功能仍將維持。更換電池的時候，現有數據 可以最長保存 1 分鐘。
溫控器 REV23 是塑料外殼包裝，帶有大顯示屏，并且操作簡單。它可以從底板上方便的取下，只需沿底板向上移動。所以 可以方便的在背部更換兩節 1.5V 的堿性電池。
底座
底座可以和大多數分線盒相匹配， 或者可以直接安裝在墻上進行接線。底座僅包含溫控器和受控設備之間的接線端。所有電子元件（包括帶電位計常開觸點的繼電器）都在溫控器內。
控制器REV23安裝注意事項：
l 房間溫控器應該安裝在主起居室內

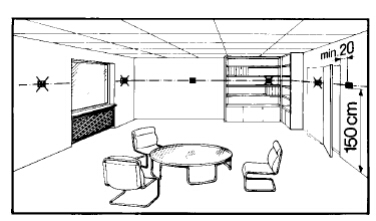

l 安裝位置應該盡量考慮到溫度傳感器能盡可能正確感知到房間的實際溫度， 而不會受到太陽直射或者其它冷熱源的影 響
l 安裝高度大約在離地面 1.5m
l 溫控器可以安裝在大多數分線盒或者直接安裝在墻面上
l 在溫控器上方， 必須有足夠的空間用于從底板上拆下溫控器進行更換。
安裝和調試
l 安裝溫控器時，底座首先固定并連線。隨后，溫控器從上方裝入
l 更多詳細的安裝信息，可以參見包裝盒內的安裝手冊
l 電氣安裝時，必須遵照當?shù)氐陌踩ㄒ?guī)
l 遠程操作觸點 T1/T2必須采用屏蔽電纜單獨連接
l 用于防止搬運及存放過程中的誤操作， 電池搬運標簽必須移去
l 控制模式可以在供熱工程模式下更改
l 如果房間內裝有散熱器閥，必須設為開度最大
l 如果顯示的房間溫度不符合實際的溫度值， 溫度傳感器應該重新校正（參見“傳感器校正” ）
