西門子卡箍式溫度傳感器QAD22用途：
管道中水溫的采集用于：• 控制或限制供水溫度
• 限制回水溫度
• 控制生活熱水溫度
組合設備：溫度傳感器QAD22 適用于所有型號能處理模擬 L&S Ni 1000 傳感信號的控制器。

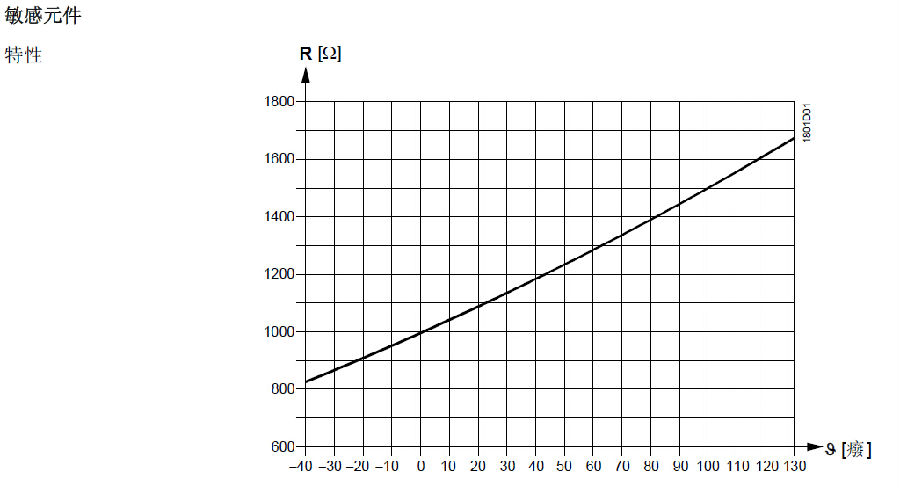

溫度傳感器QAD22技術設計：傳感器中鎳傳感元件采集管道中介質溫度。 傳感元件的阻值隨著介質溫度變化而變化，阻值用于合適的控制器的進一步處理。

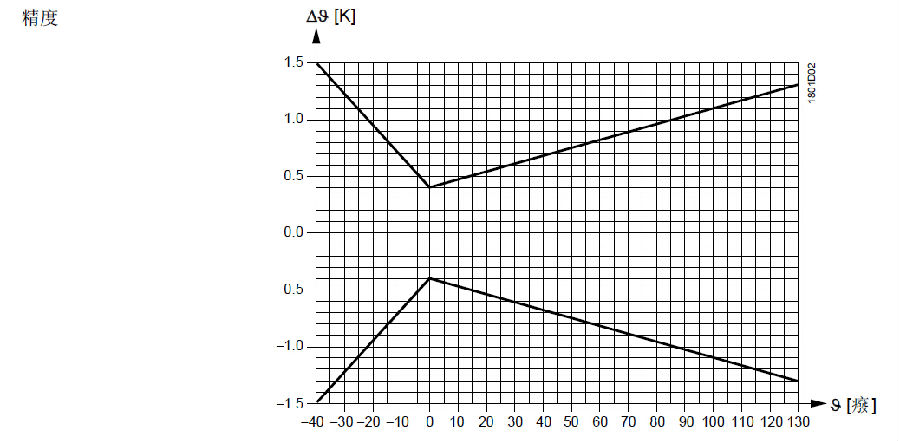

圖例： R 電阻值 Ω
ϑ 溫度 °C
Δϑ 溫差 K
傳感器QAD22機械設計：
卡箍式溫度傳感器包括下面部件：
• 兩部分塑料外殼，包括接線端子底板、金屬環和可拆卸蓋板(卡箍式設計)
• 帶有傳感元件的耦合片可以靈活彎曲，適應于管道表面
• 用于管徑從15...140 mm的安裝夾(可調卡箍帶)
卸掉蓋板后能連接接線端子，引入線口由金屬環作成(沒有減壓材料)。如果需要，金屬環由引入線塞栓Pg11來替代。
溫度傳感器QAD22內部接線圖：
連接線可以相互交換。
溫度傳感器工程注意事項：
允許線長取決于傳感器使用的控制器類型。它們被指定在相應控制器的技術資料中.

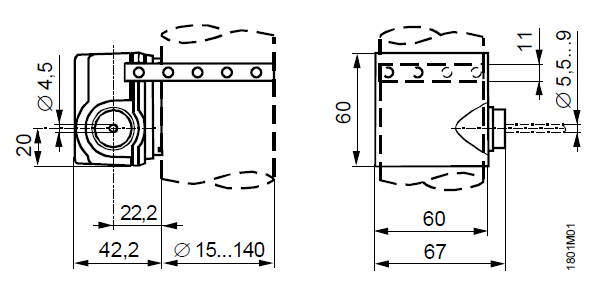

溫度傳感器QAD22尺寸 (單位 mm)：

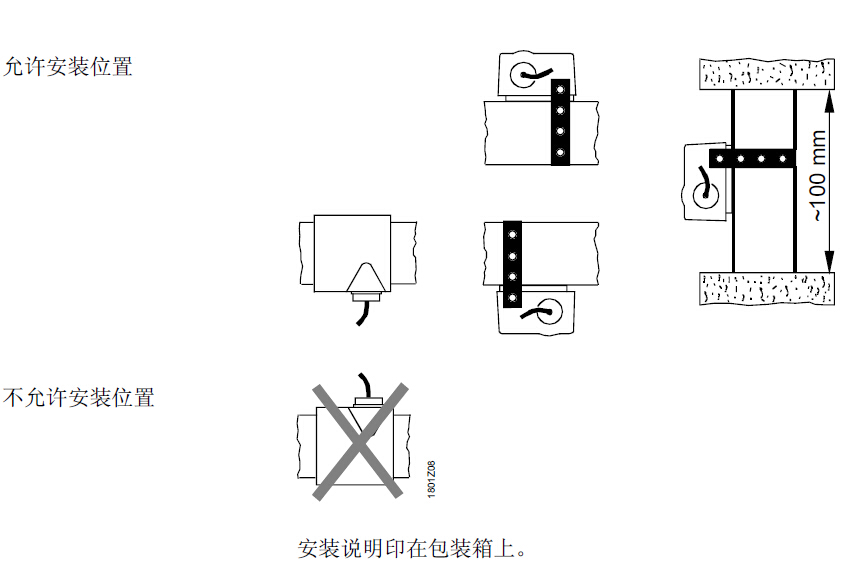

溫度傳感器QAD22安裝注意事項：
根據應用，傳感器必須按下列要求安裝：
• 用于供水溫度控制： 在供熱環路上：
− 如果水泵安裝在供水管上，傳感器直接安裝在水泵后面
− 如果水泵安裝在回水管上，傳感器安裝在混合閥后的1.5～2 m處
• 用于回水溫度限制： 傳感器應安裝在能準確采集所限定溫度的回水管上。
傳感器安裝位置必須是水完全混合處。
管道在傳感器附近不能被保溫層覆蓋。
傳感器安裝位置應該是線纜不從上面穿入。
