西門子插入式溫度傳感器QAE21：無源插入式溫度傳感器用于采集水管與水箱中的溫度。
QAE21用途：
QAE21… 插入式溫度傳感器用于：
• 控制或限定水流溫度
• 限定回水溫度
• 控制生活用水溫度
QAE21型號一覽：
型號 | 外部構件 | 浸入長度 | 額定壓力 | 傳感元件 | 防護等級 |
QAE2110.010 | 配有保護套和螺紋套管 G ½ A | 100 mm | PN 10 | Pt 100 | IP 54 |
QAE2110.015 | 配有保護套和螺紋套管 G ½ A | 150 mm | PN 10 | Pt 100 | IP 54 |
QAE2120.010 | 配有保護套和螺紋套管 G ½ A | 100 mm | PN 10 | LG-Ni 1000 | IP 42 (IP 54) 3) |
QAE2120.015 | 配有保護套和螺紋套管 G ½ A | 150 mm | PN 10 | LG-Ni 1000 | IP 42 (IP 54) 3) |

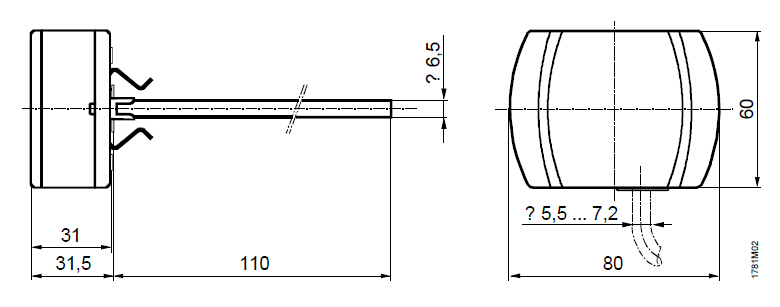

QAE2121.010 | 配有用于保護套的夾子1) | 100 mm | PN 4) | LG-Ni 1000 | IP 42 (IP 54) 3) |

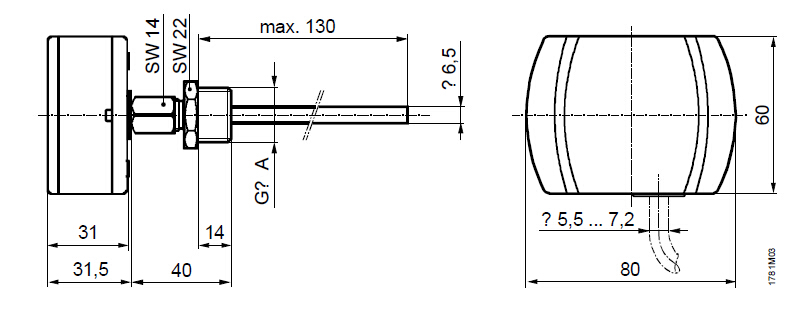

QAE2122.013 | 配有壓力裝置和螺紋保護套G ½ A | max. 130 mm 2 | PN 16 | LG-Ni 1000 | IP 42 (IP 54) 3) |
QAE2140.010 | 配有保護套和螺紋套管 G ½ A | 100 mm | PN 10 | T1 | IP 42 (IP 54) 3) |
1) 需要保護套
2) 可調節浸入長度
3) IP54 帶電線接入密封管M16 (標準中不包括)
4) 根據所使用保護套的型號
插入式溫度傳感器QAE21訂貨：
訂購時，請給出名稱和型號類型或訂貨號碼。例如：
插入式溫度傳感器 QAE2120.010 或保護套ALT-SS100
QAE21...設備兼容：
所有系統或設備都能采集或處理傳感器的無源 Pt 100, LG-Ni 1000 或 T1輸出信號。
QAE21功能：
傳感器通過傳感元件的阻值隨溫度變化而成函數方式變化來獲取中間溫度值。
溫度信號輸入至相應的控制器用作進一步處理。

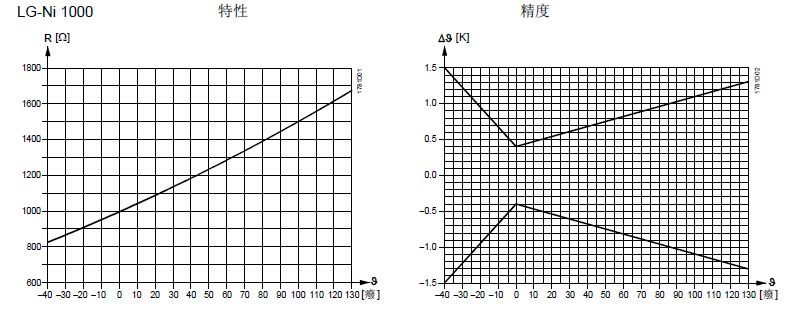

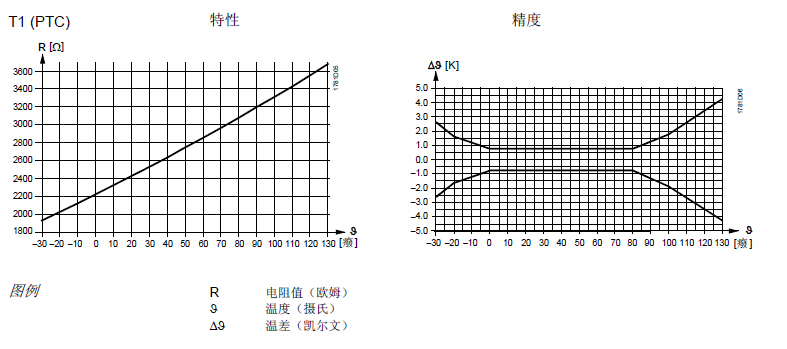

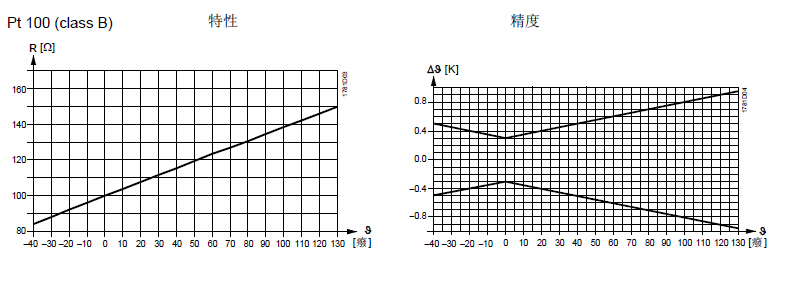

QAE21傳感元件：

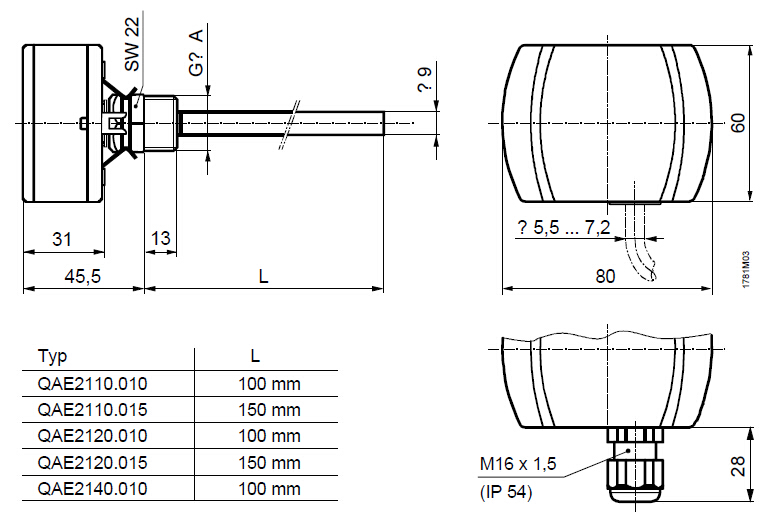

西門子插入式溫度傳感器QAE21機械設計:
插入式溫度傳感器包括下面部件：
• 兩部分塑料外殼，包括接線端子底板和可拆卸面板(卡箍式設計)
• 配有傳感元件的插入桿
卸掉面板后能連接接線端子。在 QAE2110.010 和 QAE2110.015里，電線接入是通過電線接入密封管 M16。其他型號的傳感器中，電線接入是通過一個金屬扣眼，如果需要的話，它可以被電線接入密封管M16 (IP 54)。
描述 | 材料 | 額定壓力 | 密封類型 | 浸入長度 | 參考型號 |
保護套 | V4A (1.4571) | PN16 | 帶螺紋和密封 | 100 mm | ALT-SS100 |
保護套 | V4A (1.4571) | PN16 | 帶螺紋和密封 | 150 mm | ALT-SS150 |
保護套 | V4A (1.4571) | PN40 | 帶法蘭和平面密封 | 100 mm | ALT-SSF100 |
保護套 | V4A (1.4571) | PN40 | 帶法蘭和平面密封 | 150 mm | ALT-SSF150 |
其他保護套附件，請參考技術資料 N1194
QAE21工程注意事項:
如果額定壓力超過PN10 或溫度超過130 ℃時，需要安裝不銹鋼(V4A)保護套。
安裝注意事項:

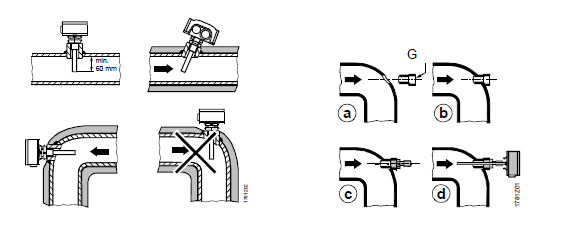

根據應用，傳感器必須按下列要求安裝： •用于供水溫度控制： 在供熱環路上 – 如果水泵安裝在供水管上，傳感器直接安裝在水泵后面 – 如果水泵安裝在回水管上，傳感器安裝在混合閥后的1.5～2 m 處 •用于回水溫度限制： 傳感器應安裝在能準確采集所限定溫度的回水管上。 傳感器應該安裝在管路彎頭處，以便插入桿或保護套直接對著水流方向。 傳感器安裝位置必須是水完全混合處，必須是泵的下游，或者如果泵安裝在回水處，則至少距離水流混合處1.5米。 安裝傳感器時電線不能從頂部進入。 所有類型傳感器，插入長度最小不能小于60 mm ! 傳感器不能被保溫層覆蓋。 在安裝傳感器之前，螺紋配件或T 型件 G ½必 須焊接在管道上。 | |
| |
安裝 | |
| |
注意！ | •對于沒有密封的螺紋套管G ½ A 傳感器,必須使用密封。（例如：麻絲,特氟綸或類似材料) •壓緊 QAE22.2 傳感器插入桿上的壓縮金屬環組件 – 第一次壓緊時： 旋轉螺母 1 ½圈 直到感覺強烈的阻力為止，擰松螺母，再重新擰緊¼圈 – 對于預裝配壓縮金屬環組件或重復配件： •擰緊螺母直到感覺手指緊，然后，用板手?jǐn)Q緊¼圈 實現最后裝配 安裝說明印在包裝箱上。 |
